サーモエレメント式 | Wシリーズ

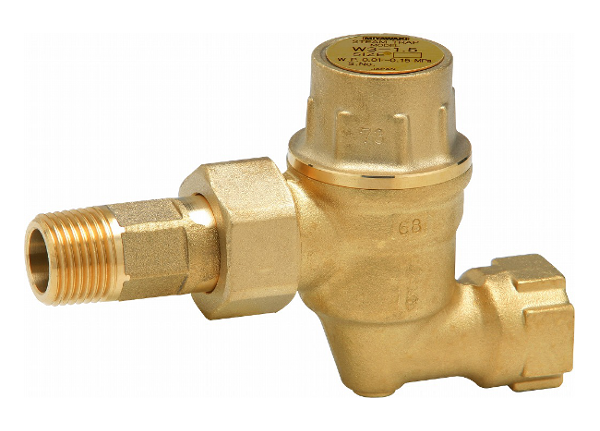

スチームトラップ サーモエレメント式 | Wシリーズ W3型(ラジエータ用)

スチームトラップ サーモエレメント式 | Wシリーズ

W3型(ラジエータ用)

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームトラップ サーモエレメント式 | Wシリーズ W3型(ラジエータ用)

    特長・性能・用途

    特長・性能

    • スタートアップの短縮を実現

      独自のサーモエレメントの採用により、通気始めの低温復水及び空気を迅速に排出します。

    • 蒸気漏洩がない

      飽和温度より低い温度で作動しますので、蒸気の漏れがなく省エネ性に優れます。

    • ゴミ、スケールによるトラブルを防止

      弁孔及び弁部通過面積が広く、ゴミ、スケールによるトラブルを防止します。

    • 凍結防止

      通気停止後、必ず弁は全開となり、トラップ本体内の復水(ドレン)を排出します。

    • メンテナンスが容易

      要部部品をカバーにワンタッチで装着可能です。
      トラップ本体の取り付け取り外しが容易です。(W1型,W3型)

    用途

    ラジエータ用
    ホテル、学校、病院、オフィス等の暖房システムに最適です。
    W3型は低圧暖房ラインの中間・管末用としても使用できます。

    寸法・重量

    寸法・重量

    呼び径(A) 寸法(mm)

    重量
    (kg)

    L H1 H2 W
    15 123 42 28 41 0.6
    20 135 34 0.7

    仕様

    型 式 接続

    最高使用圧力

    PMO (MPa)

    最高作動差圧
    ⊿PMX (MPa)

    最高使用温度

    TMO (℃)

    本体材質
    方式 呼び径(A)
    W3-1.5

    入口側:オネジ(R)

    出口側:メネジ(Rc)

    15 0.15 0.15 150

    ブラス

    C3771

    20
    W3-3 15 0.3 0.3
    20

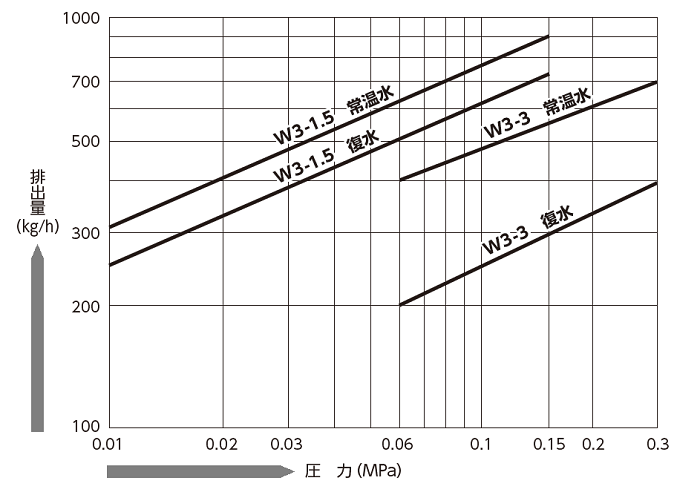

    流量


    部品構成

    W3

    C-71_A01591-02 W3-1.5.png



    部品No. 部品名  C-Kit  Cover Unit Thermo Element
    1 Body
    2 Cover
    3 Valve Seat
    4 Valve
    5 Guide Tube
    6 Guide Stopper
    7 Thermo Element
    8 Spring (down)
    9 Spring (up)
    10 Gasket (Cover)
    11 Union Nut
    12 Nipple
    13 Name Plate
    14 Rivet



    C-Kit バルブユニット一式

    ダウンロード

    *資料のダウンロードには、会員登録が必要です。
