保温カバー取付による
放散熱量及び蒸気量の削減量の可視化
某石油精製企業 様
保温カバー取付時の効果を知りたい
(熱損失及び蒸気損失の低減量）
- お客様の課題
- スチームトラップを保温した際の効果(熱損失/蒸気損失の低減)を数値で知りたい
- 調査結果
- スチームトラップを保温した場合、放散熱量(換算蒸気量)は約91％の低減
調査方法
- ● サーモグラフィカメラ
- 表面温度の計測により、放熱による熱損失量を調査
- ● スチームトラップチェッカ (ミヤワキ社製）
- 本チェッカに搭載されている接触温度センサを使用し、表面温度を計測。(サーモグラフィカメラの機能補完）
調査概要/条件
- ● 対象のスチームトラップ台数：34台
- ● 年間稼働時間(想定)：7920時間
- ● 蒸気量単価：4,180円/Ton
調査結果

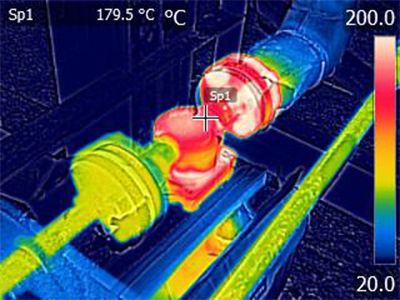

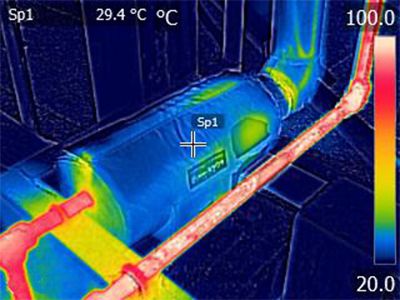

◎ 未保温状態のスチームトラップと保温状態のスチームトラップの熱画像
以下の通り、未保温状態のスチームトラップの表面温度は、200℃近い高温域となっている。
大気への放熱により、熱損失が発生している状態。
一方、保温状態のスチームトラップの保温カバー表面温度は、30℃付近まで低下。
大気への放熱による熱損失が大幅に減少。
| 未保温状態 | 保温状態 | |
|---|---|---|
 |
 |

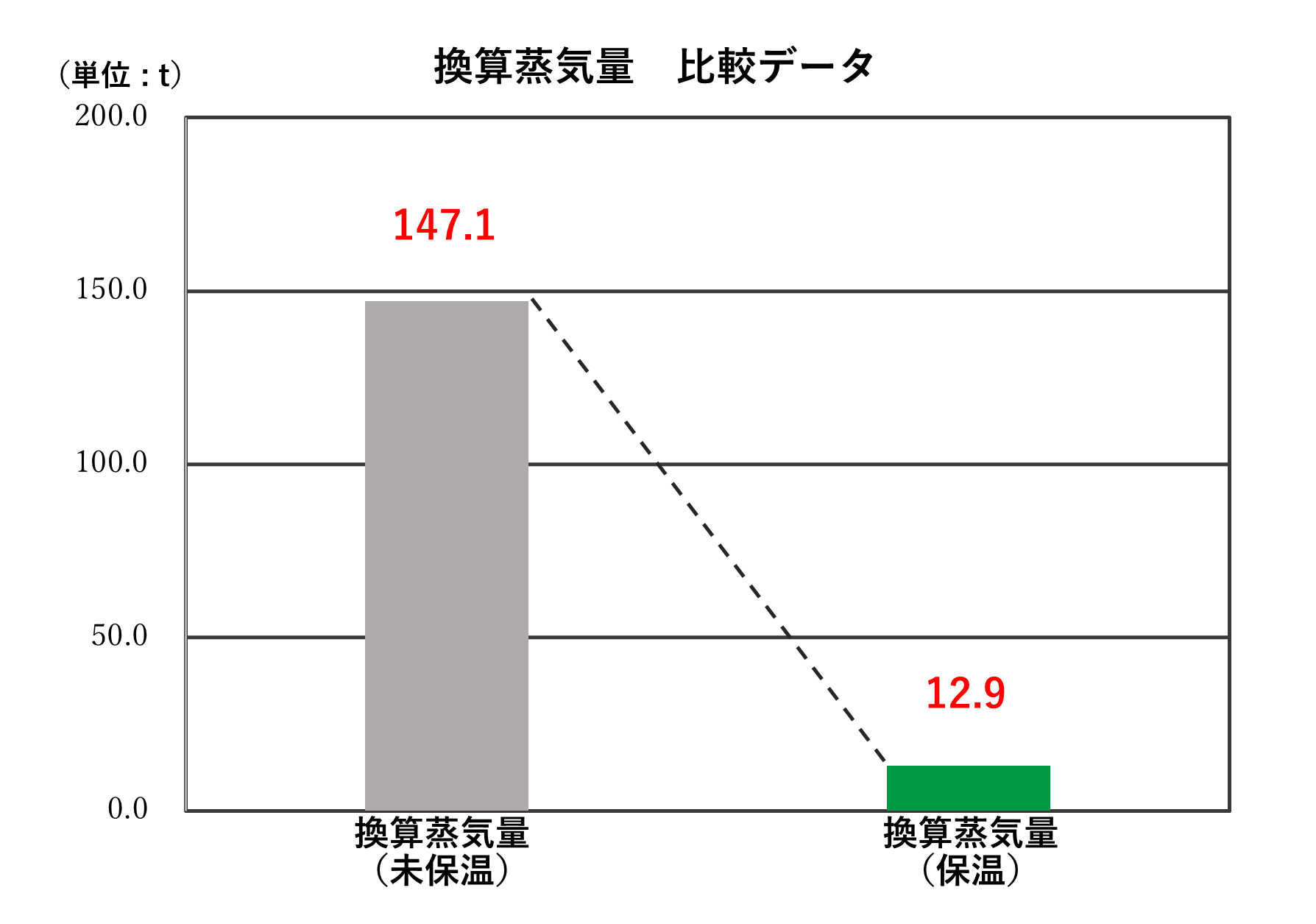

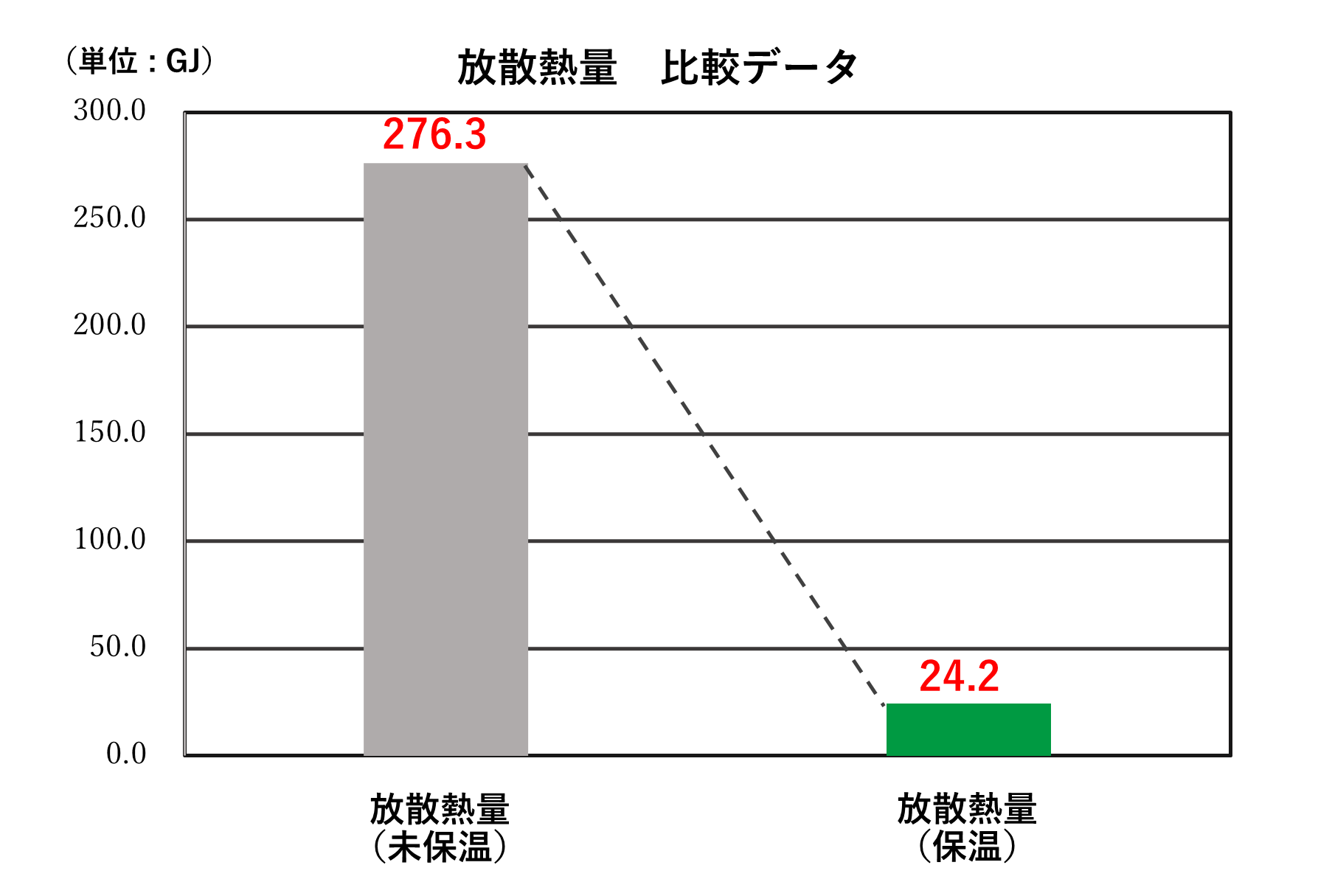

◎ 未保温状態および保温カバー取付状態でのスチームトラップの放散熱量および換算蒸気量
※出典元：ミヤワキ調査に基づき独自作成
【結論】
- ● 削減できる放散熱量：252.1 GJ (蒸気量換算：134.2 ton)
- ● 効果金額：561 千円/年
導⼊製品・サービス
QH/QAG型
※製品詳細 (保温カバー Q-Plus Jacket) はこちら
