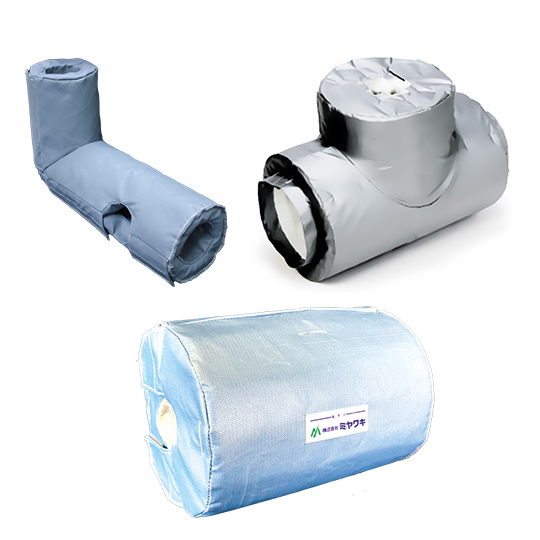

保温カバー Q-Plus Jacket
配管付属機器 保温カバー Q-Plus Jacket
QH/QAG型
特長・性能・用途
特長・性能
オーダーメイド製作可能
保温したい機器、部品の形状に合わせて、どんな複雑な形状でも対応可能。
トップクラスの断熱性能
熱伝導性の非常に低い素材を採用。
使用する素材により、安全使用温度は最大1000℃まで対応可能。
用途に合わせた素材を選定し、立体成形加工で製作するため、放熱する隙間がなく、最高級の断熱効果を発揮。
簡単な着脱でエコ設計
面ファスナーなど、誰でも簡単に着脱できる構造になっているため、繰り返し使用することが可能。
QAG型は屋内外を問わず厳しい条件下でも長期間使用可能な高品質材質
高撥水性
エアロジェルタイプ(QAG型)は撥水性が非常に高い。
用途
配管、バルブ、ボイラ、スチームトラップなど、あらゆる蒸気システムの保温・断熱に最適です。
使用例
省エネルギー効果
●Q-Plus Jacketを使用した場合のエネルギー削減値・蒸気削減金額の一例
(以下は、ボイラ室で使用する配管機器の場合の例)
エネルギー削減値 ：50,000MJ/年 (蒸気換算25.3Ton/年)
蒸気節減金額 ：約126,700円/年

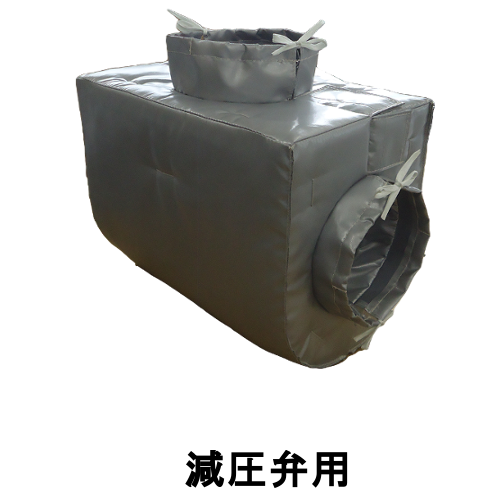

●保温対象機器
| 減圧弁 | 40A, JIS 10K |
| Y型ストレーナ | 40A, JIS 10K |
| ストップバルブ 2個 | 40A, JIS 10K |
●条件
| 減圧弁 | 1次側圧力 0.8MPa, 2次側圧力 0.4MPa |
| 室内温度 | 15度 |
| 蒸気単価 | 5,000円/Ton |
| 稼働時間 | 24時間/日 |
| 稼働日数 | 330日/年 |
仕様
| 型 式 | QH25S-T |
QH50S-T |
QAG25S-T | QAG50S-T | |
|
使用場所 |
屋 内 | 屋内外 | |||
| 材質 |
外被材 最高使用温度 |
シリコンコーティングガラスクロス 180℃ |
PTFEコーティングガラスクロス 260℃ |
||
|
内被材 最高使用温度 |
ガラスクロス 500℃ |
||||
| 断熱材 (外被側) | ニードルガラスマット |
エアロジェル (5mm) |
エアロジェル (10mm) |
||
| 断熱材 (内被側) |
ニードルガラスマット (20mm) |
ニードルガラスマット (40mm) |
|||
| 断熱材の厚み | 25mm | 50mm | 25mm | 50mm | |
| 縫製糸 |
ガラス糸 |
PTFE糸 | |||
| 取付方法 | 面ファスナー | 面ファスナー | |||
| 色 | シルバー | シルバー | |||
| 安全使用温度 | ～500℃ | ～260℃ | |||
オプション仕様
*標準仕様に加え、以下のような仕様も選択可能です。
| 参考型式 | QH25*1 |
QH50*1 |
QAG25*1 | QAG50*1 | |
| 材質 |
外被材 最高使用温度 |
PTFEコーティングガラスクロス/260℃ アルミ加工ガラスクロス/160℃ |
― |
||
|
内被材 最高使用温度 |
シリカクロス 700℃ or 1000℃ |
ガラスクロス 500℃ |
|||
| 断熱材 (外被側) |
ロックウール グラスウール スーパーウール(生体溶解性ファイバー) |
― |
― |
||
| 断熱材 (内被側) |
― |
― |
|||
| 縫製糸 |
PTFE糸 or SUS糸 or シリカ系 |
― | |||
| 取付方法 | ガラススリーブ紐(R) or Dカンベルト(B) | Dカンベルト(B) | |||
| 色 | ブルー | ブルー | |||
| 安全使用温度 | ～700℃ or 1000℃*2 | ～500℃*2 | |||
*1 選択する型式によって、型式名が異なります。
*2 安全使用温度は、使用する材質(内被材)により変動します。
※上記以外にも、用途に合わせたカスタマイズ対応、オーダーメイド製作(形状)が可能です。お気軽にご相談ください。

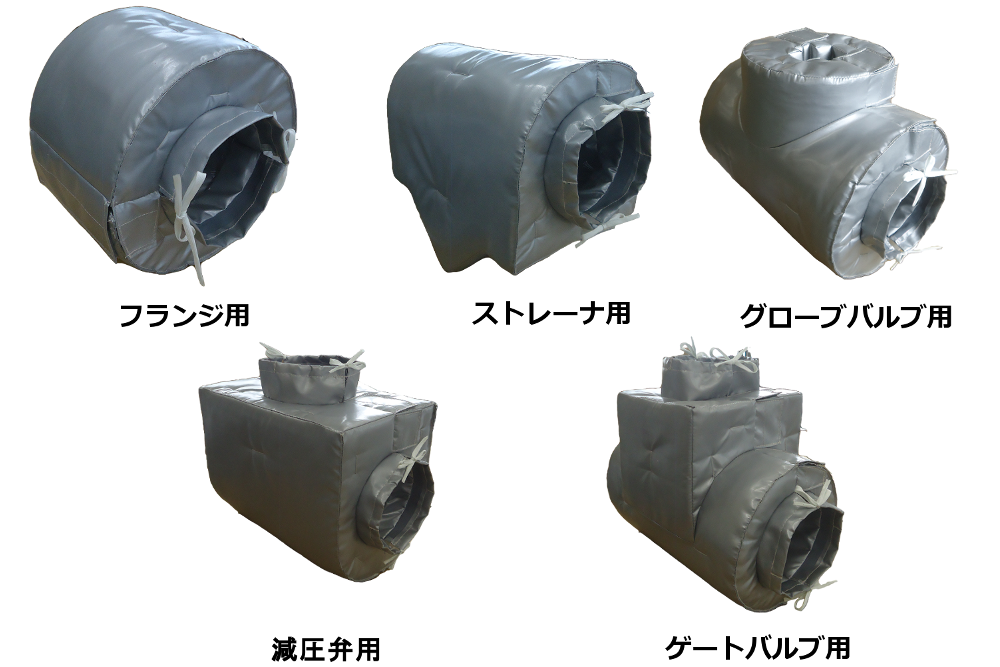

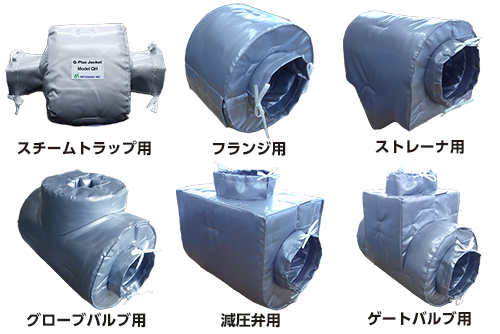

ラインナップ
保温効果
[サンプル事例]
事例A
計算条件
蒸気圧力 ｜0.75MPaG
年間稼働日｜330日
稼働時間 ｜24時間
蒸気単価 ｜5円/kg
保温カバー｜Q-Plus Jacket QAG25S-T型
| 設置場所 | 対象 | 仕様 | 表面積 | 裸放散熱量 | 保温後放熱蒸気 | 裸放散蒸気 | 保温後放熱蒸気 | 保温後蒸気換算 | 年間保温メリット | 台数 | 小計 | |
| MJ/年 | MJ/年 | kg/年 | kg/年 | kg/年 | 円/年 | 円/年 | ||||||
| ヘッダー | 玉形弁 | 125A | 16KFF | 0.62 | 48,472 | 4,070 | 23,787 | 1,997 | 21,790 | 108,950 | 2 | 217,900 |
| ヘッダー | 玉形弁 | 50A | 16KFF | 0.21 | 16,631 | 1,396 | 8,162 | 685 | 7,477 | 37,385 | 2 | 74,770 |
| ヘッダー | 玉形弁 | 80A | 16KFF | 0.35 | 27,583 | 2,316 | 13,536 | 1,136 | 12,400 | 62,000 | 1 | 62,000 |
| ボイラー | 側面フランジ | φ185 | 0.117 | 9,268 | 778 | 4,548 | 382 | 4,166 | 20,830 | 8 | 166,640 | |
| ボイラー | 上部フランジ | 390x | 470 | 0.35 | 27,583 | 2,316 | 13,536 | 1,136 | 12,400 | 62,000 | 2 | 124,000 |
| ボイラー | 上部アングル弁 | 125A | 16KFF | 0.84 | 66,222 | 5,561 | 32,498 | 2,729 | 29,769 | 148,845 | 2 | 297,690 |
| ボイラー | 上部逆止弁 | 125A | 16KFF | 0.65 | 51,243 | 4,303 | 25,148 | 2,112 | 23,036 | 115,180 | 2 | 230,360 |
| 合 計 | 1,173,360 | |||||||||||
事例B
計算条件
蒸気圧力 ｜0.03MPag
年間稼働日｜330日
稼働時間 ｜24時間
蒸気単価 ｜5円/kg
保温カバー｜Q-Plus Jacket QAG25S-T型
| 設置場所 | 対象 | 仕様 | 表面積 | 裸放散熱量 | 保温後放熱蒸気 | 裸放散蒸気 | 保温後放熱蒸気 | 保温後蒸気換算 | 年間保温メリット | 台数 | 小計 | |
| MJ/年 | MJ/年 | kg/年 | kg/年 | kg/年 | 円/年 | 円/年 | ||||||
| 貯湯槽 | コイル&フランジ | 1 | 46,079 | 3,479 | 20,597 | 1,555 | 19,042 | 95,210 | 1 | 95,210 | ||
| 貯湯槽 | 仕切弁 | 65A | 5KFF | 0.29 | 13,363 | 1,009 | 5,973 | 451 | 5,522 | 27,610 | 1 | 27,610 |
| 貯湯槽 | レジューサ＆フランジ | 65A | 100A | 0.28 | 13,902 | 974 | 5,767 | 435 | 5,332 | 26,660 | 1 | 26,660 |
| 貯湯槽 | マンホール | φ605 | 0.92 | 42,393 | 3,201 | 18,949 | 1,431 | 17,518 | 87,590 | 1 | 87,590 | |
| 熱交HE | フランジ | φ280 | 0.24 | 11,059 | 835 | 4,943 | 373 | 4,570 | 22,850 | 2 | 45,700 | |
| 熱交HE | コイル＆フランジ | φ280 | 1.57 | 72,344 | 5,462 | 32,338 | 2,442 | 29,896 | 149,480 | 1 | 149,480 | |
| 合 計 | 432,250 | |||||||||||
保温されていない7ヶ所に保温カバーを取り付けることで、年間で約43万円分の蒸気エネルギーの損失を削減することが可能となる。
