バケット式 | Eシリーズ
スチームトラップ バケット式 | Eシリーズ
ES8N型
1978年 省エネルギー優秀製品賞受賞
特長・性能・用途
特長・性能
-
一次側に復水を溜めない
復水発生量に応じて、間欠排出または連続排出するので、一次側に復水を溜めません。
-
耐久性は抜群
SCCV機構のバルブと強靭なスーパーレバーの装着と、ステンレス製内部部品の使用により耐久性は抜群です。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。
-
メンテナンスが簡単
カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。
-
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
-
蒸気の巻き込み漏洩がない
二重の気水分離機構（U字通路と下向きバケットの働き）により確実な気水分離が行われ、蒸気の巻き込み漏洩がありません。
-
蒸気・空気障害がない
エアベントの働きで蒸気障害、空気障害がありません。（高温空気や非凝縮性ガスも排除できます。）
-
保温カバー装着で熱損失低減と安全性向上
本製品は、専用の保温カバー(Q-Plus Jacket)をオプション品としてご用意しています。
保温カバーの装着で、スチームトラップからの放熱を低減し、エネルギーの有効活用に貢献します。
また、外表面温度の上昇を抑制し、やけどリスクの低減など作業安全性の向上にも寄与します。
※スチームトラップへの保温カバー装着による省エネメリット数値は、[仕様]タブ内をご確認ください。
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
プラント、食品、染色、クリーニング等あらゆる業種の幅広い用途に適しています。
寸法・重量
寸法・重量
ねじ込タイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 130 | 73 | 90 | 100 | 3.7 |
| 20 | |||||
| 25 | 135 | 3.9 | |||
フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 175 | 73 | 90 | 100 | 5.3 |
| 20 | 195 | 68 | 95 |
5.7 |
|
| 25 | 215 | 6.8 | |||
仕様・
オプション製品
| 型 式 | 接続 | 最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| ES8N-5 | ねじ込 Rc |
15 | 0.5 | 0.5 | 350 | ダクタイル鋳鉄 FCD450 |
| 20 | ||||||
| 25 | ||||||
| ES8N-8 | 15 | 0.8 | 0.8 | |||
| 20 | ||||||
| 25 | ||||||
| ES8N-16 | 15 | 1.6 | 1.6 | |||
| 20 | ||||||
| 25 | ||||||
| ES8NF-5 |
フランジ FF,RF* |
15 | 0.5 | 0.5 | ||
| 20 | ||||||
| 25 | ||||||
| ES8NF-8 | 15 | 0.8 | 0.8 | |||
| 20 | ||||||
| 25 | ||||||
| ES8NF-16 | 15 | 1.6 | 1.6 | |||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb
オプション製品(ES8N専用保温カバー)
セットでの購入がおすすめです。
・高い断熱性能で省エネ効果
・繰り返し使える高耐久設計×簡単着脱
■保温カバー1個あたりの省エネメリット
・Q-plus QAG25S-T ES8N(25A)
年間保温メリット：12,790円/年・個
蒸気節減量：1,830kg/年・個
CO2削減量：310kg-CO2/年・個
・Q-plus QAG25S-T ES8NF(25A)
年間保温メリット：22,840円/年・個
蒸気節減量：3,260kg/年・個
CO2削減量：553kg-CO2/年・個
※条件
蒸気圧力：1.00MPaG
外気温度：15℃
蒸気単価：7円/kg
稼働時間：24時間/日
年間稼働日：330日
燃料：都市ガス
※特長・仕様の詳細は、保温カバーQH/QAG型 をご確認ください。

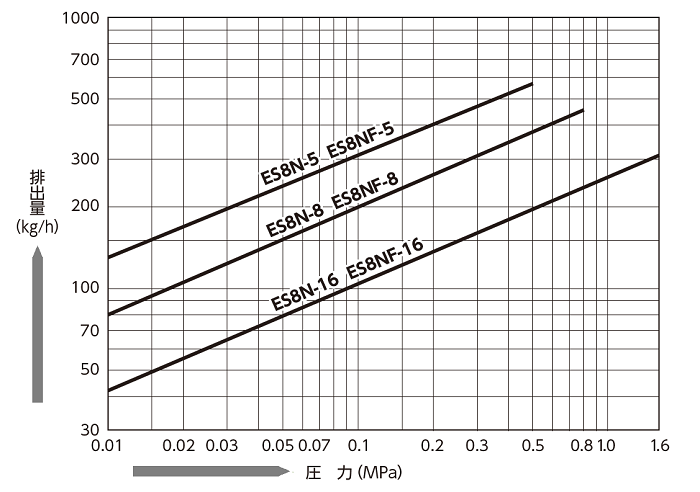

流量
配管例
●分かりやすくするため、図面にはバイパス配管、バイパス弁等は示されていません。これらの部品は、必要に応じて取り付けてください。
●復水回収をする場合には、トラップ出口側に逆止弁(CV型)及びバルブを取り付けてください。
部品構成
ES8N
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Bucket Unit | Cover Unit |
|---|---|---|---|---|---|---|
| 1 | Body | |||||
| 2 | Cover | ◎ | △ | |||
| 3 | Plug (Screen) | |||||
| 4 | Plug (Cover) | ◎ | △ | |||
| 5 | Valve Seat | ◎ | ○ | □ | ||
| 6 | Valve | ◎ | ○ | □ | ||
| 7 | Valve Holder | ◎ | ○ | □ | ||
| 8 | Split Pin | ◎ | ○ | □ | ||
| 9 | Bucket | ◎ | ○ | △ | ||
| 10 | Eyebolt | ◎ | ○ | △ | ||
| 11 | Gasket (Valve Seat) | ◎ | ○ | □ | △ | |
| 12 | Eyebolt Pin | ◎ | ○ | □ | △ | |
| Split Pin | ◎ | ○ | □ | △ | ||
| 13 | Lever | ◎ | ○ | □ | △ | |
| 14 | Bracket | ◎ | ○ | □ | △ | |
| 15 | Pin | ◎ | ○ | □ | △ | |
| 16 | Set Bolt | ◎ | ○ | □ | △ | |
| 17 | Screen | |||||
| 18 | Name Plate | ◎ | △ | |||
| 19 | Rivet | ◎ | △ | |||
| 20 | Bolt | ◎ | ○ | □ | △ | |
| 21 | Gasket (Cover) | ◎ | ○ | □ | △ | |
| 22 | Weight | ◎ | ○ | △ |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | バケット付きバルブユニット一式 |
| C-Kit | バルブユニット一式 |
