温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式 LH15-Ⅱ型

温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式

LH15-Ⅱ型

      浸出性能試験合格モデル 70~90℃温水生成

      温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式 LH15-Ⅱ型

      特長・性能・用途

      特長・性能

      • ★浸出性能試験合格モデル

        浸出性能試験に合格しており、食品製造用水は仕込み水(温水)として利用可能です。

      • 業界最大級の給湯量(30号級相当)

        小型ながら、最大30ℓ/minの温水を瞬間給湯できます。

      • クリーン温水を提供

        水と蒸気の間接加熱方式*を採用しています。
        *間接加熱方式とは
        熱交換器を使用し、水と蒸気を直接接触させず加熱する方式です。蒸気に含まれる薬品などが、温水の水質に影響を与えることがありません。

      • コンパクト設計

        壁掛け式で必要な場所に設置できる小型サイズです。

      • 高い熱効率

        91%の熱効率はガス・電気給湯器を上回ります。

      • 容易なメンテナンス性

        主要な消耗品部品をユニット化しています。

      • 静か

        暗騒音は約45dBでとても静かな作動です。

      厨房機器や調理場の殺菌・洗浄に
      70℃~90℃までの熱水を安定給湯

      用途

      厨房機器や調理場等の殺菌、洗浄用として幅広く使用できます。

      寸法

      寸法・重量






      寸法(mm) 重量
      (kg)
      W H D
      401 648 195 30.0


      仕様

      型 式              接        続 加熱方式 設置方式 給湯方式
      方式 呼び径(A)
      給水入口 蒸気入口 給湯口 蒸気ドレン排出口
      LH15-Ⅱ

      ねじ込

      Rc

      15 25 15 15

      間接加熱方式

      壁掛け設置

      ワンウェイ給湯

      (循環給湯不可)

      型 式 給湯温度範囲
      (℃)

      給湯圧力

      使用蒸気圧力範囲

      (MPa)

      使用給水圧力範囲

      (MPa)

      最大蒸気使用量

      (kg/h)

      最大交換熱量

      (kW)

      LH15-Ⅱ 70~90

      給水圧力による

      0.2~0.5*

      (流動圧)

      0.1~0.4*

      (流動圧)

      220 118

      ●付属品
      Y型ストレーナ (100メッシュ)25A  1個
      Y型ストレーナ (100メッシュ)15A  1個
      ●蒸気圧力による最大定格熱出力は101,450kcal/hとなります。
      *静止圧においては蒸気圧力0.5MPa、給水圧力0.4MPaを越えないでください。

      ●ドレン回収はできません。ドレン回収した場合、逃し弁から排出された市水等もタンクへ回収されるためです。

      給湯量

      蒸気圧力
      (MPa)
      給水圧力
      (MPa)
      給湯温度別給湯量(ℓ/min)
      70℃
      80℃
      90℃
      0.2 0.1 17 15 12
      0.2
      0.3
      0.4
      0.3 0.1 19 17 15
      0.2 22 19
      0.3
      0.4
      0.4 0.1 19 17 16
      0.2 27 23 18
      0.3
      0.4
      0.5 0.1 20 18 16
      0.2 26 24 20
      0.3 30 26
      0.4

      ●給水温度が15℃の場合の給湯量です。
      ●最小流量3ℓ/min

      ※最小流量を下回ると給湯温度が変動する原因となります。

      配管例・関連製品

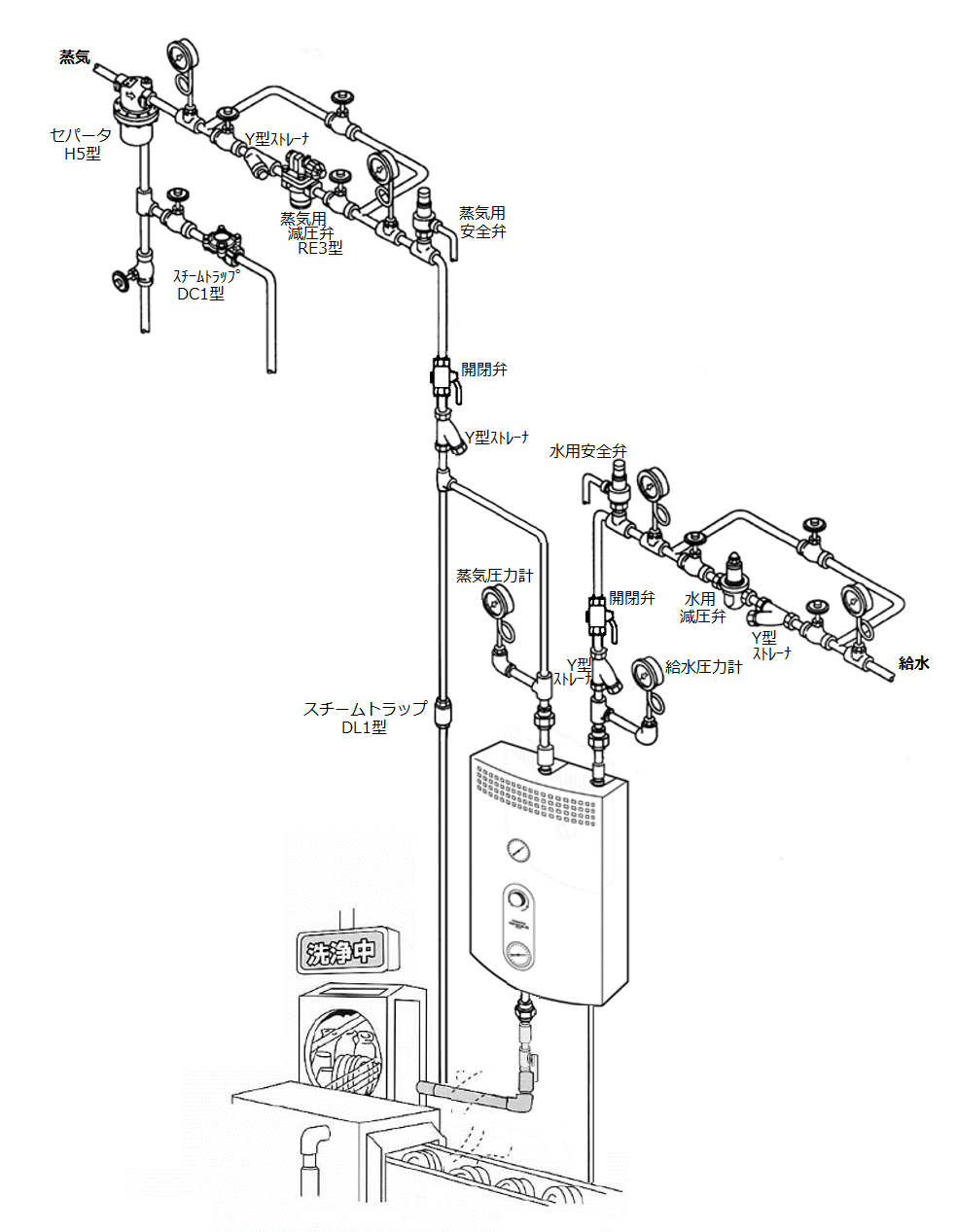

      配管例






      ■関連製品 参考型式
       スチームトラップ  DV1-10L
       セパレータ     H3    H5
       減圧弁       RE3  REC1





      ※本給湯器は、蒸気の熱量を冷水に間接加熱して温水を生成するものです。
      そのため、本給湯器で生成された温水は、蒸気に含まれている成分の影響を受けません。
      *ただし水質には影響を受けますので、給水成分の安全が認められない限り使用しないでください。
      (地下水や井戸水を含む)

      オプション製品

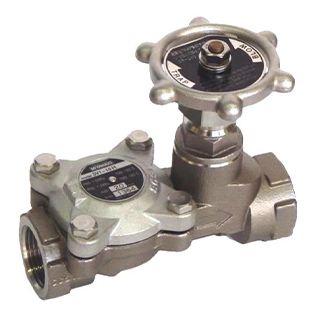

      ダイヤフラム式スチームトラップ
      DV1-10L

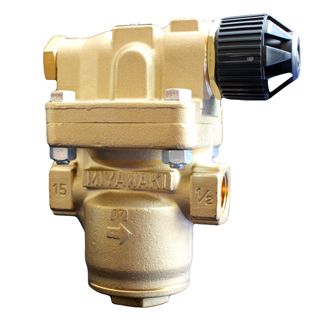

      蒸気用減圧弁
      REC1型

      ※給湯量・給湯温度によっては使用
      できない場合がございます。




      蒸気用減圧弁
      RE3型

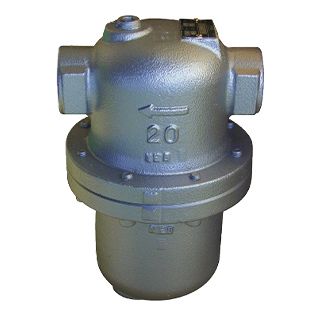

      セパレータ

      H3型


      セパレータ

      H5型






       節水型スプレーノズル

      MK2/MKMV型


      洗浄用ホースリールセット

      最高使用温度:100℃

      ホースの長さ:

      5m・10m・15mからお選びいただけます。

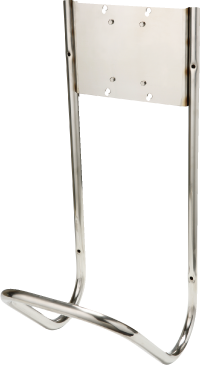

      ホースハンガー

      オールステンレス製で壁掛けタイプです。


      アクリル製温度計
      PU60N型

      測定範囲 0~150℃

      外径63mm ネジ:R3/8

      感温部長さ 40mm






      ダウンロード

      *資料のダウンロードには、会員登録が必要です。
